摩托車擋泥板
ARTA工程公司是一家伊朗的專業工程服務提供商，專門為客戶提供設計及模型制作服務。ARTA公司一直在外包掃描服務，費用開支也很大。但最近該公司引入了Rexcan III掃描儀，從而徹底改變了這一現狀?，F在公司每個月可以自行掃描數十個產品部件，節省了大量時間和金錢。

此外，Rexcan III獲得的三維掃描數據質量遠高于以前外包的掃描服務，在邊緣數據的清晰度、準確度、數據完整性等方面都有明顯優勢。現在ARTA工程公司對服務質量和投入方面都很滿意。

使用Rexcan III進行三維測量
1．在擋泥板的正反兩面安裝5至6個參照標記物，用于數據自動對準，然后用Rexcan III分別掃描部件的正反面。
2．在ezScan軟件中通過參照標記物對兩組數據（正反兩面）進行自動對齊。
3．用“批處理”功能將三維掃描數據制作成一個獨立的三角網格，并以.STL格式導出。

借助Rexcan III良好的硬件技術和ezScan軟件算法，用戶可以快速獲取高精度、高分辨率、低噪音的掃描數據，從而保證導出STL數據具有較高品質，利于后續逆向工程工作的順利開展。

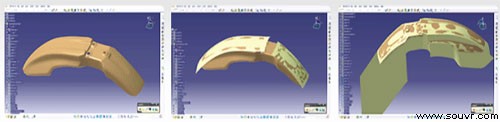

逆向工程方法
1．把STL格式掃描數據加載到逆向工程軟件中。
2．定義平面和軸線，確定參照軸坐標。
3．調整點數據，創建平面。
4．修改平面，獲取完整的三維表面。
5．為三維模型添加細節，如孔洞、圖案等，生成最終的平面。
6．把上述步驟生成的平面轉換為模型，用于制作。

以上步驟得到的三維數據可用于破損模型的修復、變形分析、部件校準、以及原型建模。
