::產品概述::
4路RGB矩陣
訊維4系列RGB矩陣是一款優質寬帶的RGB 矩陣切換器。獨立的 RGBHV 分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，實現邏輯矩陣功能，任意選擇搭配輸出切換。使信號傳輸衰減降至最低，使圖象信號能高保真輸出。采用高性能的專業矩陣處理芯片，自帶緩沖，輸出更加穩定，圖象清晰無重影。最大支持4x4路RGB信號，音頻可選配。
特性
- 通過拼接按鈕控制，可實現拼接功能；（可選配）；
- 實現自動增益技術, 帶有斷電現場保護功能；
- 自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；
- 提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用；
- 可以通過矩陣控制服務器IP地址對矩陣進行控制；
- 支持面板控制、遙控控制、串口多種控制方式；
- 面板、遙控器鎖定功能；
- 恢復設備出廠設置；
- 前面板LCD狀態顯示；
- LCD屏幕保護功能；
- 蜂鳴器開關設置；
- 安裝快捷，操作簡單。
產品規格
| 型號 | 規格 |

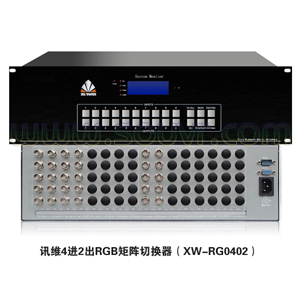

| XW-RG0402 | 輸入：4路， 輸出：2路 ，機箱：3U |

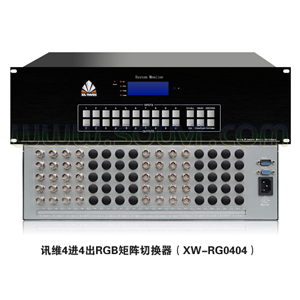

| XW-RG0404 | 輸入：4路， 輸出：4路 ，機箱：3U |
| XW-RG0402A | 輸入：4路， 輸出：2路 ，音頻輸入：4路，音頻輸出：2路，機箱：3U |

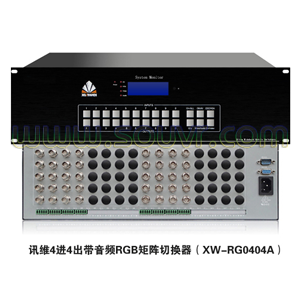

| XW-RG0404A | 輸入：4路， 輸出：4路 ，音頻輸入：4路，音頻輸出：4路，機箱：3U |
::應用范圍::
應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
::技術特征::
- 通過拼接按鈕控制，可實現拼接功能；（可選配）
- 實現自動增益技術, 帶有斷電現場保護功能；
- 自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；
- 提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用；
- 可以通過矩陣控制服務器IP地址對矩陣進行控制；
- 支持面板控制、遙控控制、串口多種控制方式；
- 面板、遙控器鎖定功能；
- 恢復設備出廠設置；
- 前面板LCD狀態顯示；
- LCD屏幕保護功能；
- 蜂鳴器開關設置；
- 安裝快捷，操作簡單。
::產品規格::
| 帶寬(速率) ： | 450Mhz(-3db)滿載 |
| 亮色度干擾 ： | -55dB@5Mhz |
| 微分相位 ： | 0.05o(RL=150Ω) |
| 微分增益 ： | 0.05%(RL=150Ω) |
| 最大傳播延時 ： | 5ns(±1) |
| 切換速度 ： | ≤180ns |
| 視頻信號 | |
| 信號類型 ： | RGBHV |
| 接口 ： | 5BNC |
| 最小電平 ： | 0.5Vp-p |
| 最大電平 ： | 1.0Vp-p |
| 阻抗 ： | 75Ω |
| 回波損耗： |
-30db@5MHz |
| 音頻信號 | |
| 信號類型 ： | 立體聲，非平衡 |
| 接口 ： | 鳳凰端子 |
| 增率 ： | 0 dB |
| 頻率響應 ： | 20 Hz ~ 20 kHz |
| 總諧波失真+噪聲 ： | 0.05% @ 1 kHz （額定電壓下） |
| 共態抑制比（CMRR） ： | >75dB @: 20 Hz ~ 20 kHz |
| 阻抗 ： | >10KΩ |
| 最大電平 ： | +19.5dBu |
| 直流補償 ： | 最大5mV |
| 控制類型 | |
| 控制方式 ： | 面板、遙控、軟件 |
| 面板按鍵 ： | 觸點 |
| 控制接口 ： | RS-232(DB9) |
| 波特率與協議波特率 ： | 9600 |
| 數據位 ： | 8位 |
| 停止位 ： | 1位，無奇偶校驗位 |
| 串行控制口結構 ： | 2=TX，3=RX，5=GND |
| 產品規格 | |
| 電 源 ： | 100VAC ~ 240VAC, 50/60 Hz |
| 存儲環境溫度 ： | -20°C ~ +60°C |
| 工作溫度 ： | 0℃-50℃ |
| 相對環境濕度 ： | 5%~ 75% |
| 產品尺寸 ： | 3U |
