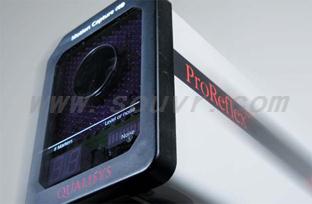

Qualisys ProReflex 動作捕捉相機

ProReflex微控制器相機根據使用的最大測量頻率分為四個型號，分別為MCU120、MCU240、MCU500和MCU1000。

ProReflex微控制器相機

根據最大測量頻率的不同，ProReflex微控制器相機分為四個型號，其中MCU120的最高頻率為120赫茲；MCU240（240赫茲）；MCU500（500赫茲）以及MCU1000（1000赫茲）。ProReflex微控制器相機外形設計小巧簡約，機殼可容納多臺專用數字處理器。相機可以對視頻數據進行處理并將處理數據直接轉換為坐標值。生成的數字化數據可進行下載，信號采用菊花鏈連接方式，不會出現信號噪音或信號退化。ProReflex微控制器相機系統具有極強的靈活性，用戶可根據使用需要配置1至32臺相機。

ProReflex微控制器相機采用了先進的非接觸式精確運動測量數碼技術，是Qualisys動作捕捉系統的主要硬件組件。每個微控制器可以發射出紅外光，紅外光被低質量的反光目標或標記物反射回微控制器。微控制使用反射回的數據計算出目標的位置和空間分辨率。多個微控制器與軟件相結合，可以輕松提供出2D和3D數據。

ProReflex微控制器采用680 x 500像素CCD圖像傳感器。與高分辨率的CMOS傳感器相比，CCD技術所生成的數據噪音極低。ProReflex微控制器相機使用專利子像素插值算法，標準設置下的有效分辨率為20000 x 15000子像素，可以識別最小50微米的動作。

技術

微控制器相機的鏡頭周圍有多組紅外發光二極管，能夠以1至最大頻率之間的任何整數頻率發光。紅外光投射到反光標記時，能量會被返回到相機鏡頭，并在相機的圖像傳感器上生成環形光。微控制器采用專利亞像素插補算法對每個標記的中心點和尺寸進行實時計算，從而生成超高精度的2D標記位置數據。

微控制器硬件

ProReflex采用了功能先進的低噪音、高速度的電耦合傳感器、內置微處理器以及場可編程門陣列（FPGA）。ProReflex微處理器可以使用6至50毫米焦距的任何鏡頭，極大地拓展了ProReflex相機的應用范圍。此外，系統采用菊花鏈接線方式，減少了電線的使用，而且也不需要安裝集線器等外部硬件設備。

微控制器軟件

ProReflex微控制器相機具有良好的技術升級性能。用戶可根據需要對ProReflex的微處理器和FPGA進行隨時升級，還可以從互聯網下載新的固件裝置，在幾分鐘之內便可成功增添新功能。

主要特征

• 有效數據還原
• 未過濾數據
• 高速通信
• 高測量頻率
• 柔性，靈活性
• 數字圖像采集

::應用范圍::

適用于人體動作、體育、康復、動畫、室內模擬海面和天氣的極端狀況、查封鏈或天然氣/石油管道的縮略模型等諸多領域。

::技術特征::

• 最大測量頻率：1000赫茲
• 測量范圍：0.2至70米
• 水平視域：10至45度
• 最多相機數量：32臺
• 圖像傳感器分辨率：658 x 500像素
• 有效分辨率：20000 x 15000子像素
• 最多標記數量：60赫茲頻率下為150個
• 外部觸發和同步輸入/輸出

::產品規格::

::下載資料::

中文版 AN_ProReflex

::產品視頻::

Match_3200fps

foot_450fps
