::產品概述::

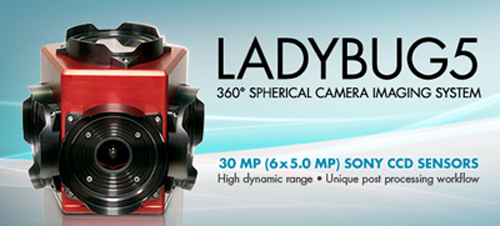

Ladybug5全景成像系統
Ladybug5全景成像系統擁有令人驚嘆的30MP像素分辨率，覆蓋整個球面90％，配備5 Gbit/s的USB 3.0接口；突破性的后期處理工作流程能夠提供高動態范圍、卓越的圖像質量和超大的用戶靈活性。該款設備為地理信息系統（GIS）、車載攝影測量、態勢感知等應用提供了一項極佳的選擇；同時也可作為照明模式、球幕投影及其他身臨其境體驗的娛樂解決方案。
?
主要特點：
分辨率
?30MP像素，6個高靈敏度500萬像素的索尼CCD全局快門傳感器
動態范圍的后期處理工作流程
開始工作流程為Ladybug5采集、壓縮并傳輸全位元深度（12位）圖像。LadybugCapPro的后期處理工具欄用來應用白平衡、伽瑪校正、模糊校正等圖像處理功能，以最大化動態范圍。
?
用戶靈活性
捕捉和后期制作流程模型使用戶能夠保持超高靈活性，可返回至原始內容并重新應用所需的后期處理步驟。
?
高帶寬接口
每個Ladybug5系統提供開發工具包（DEVKIT-01-0007）
最大化動態范圍和用戶靈活性的后期處理工作流程
Ladybug5將圖像處理從相機移動至用戶可控制結果的主機PC。Ladybug5采集、壓縮和傳輸全位元深度（12位）圖像到主機PC。LadybugCapPro后期處理工具欄用來應用白平衡、伽瑪校正、模糊校正、滑流修正等圖像處理功能。用戶能夠在查看圖片和觀看實時效果的同時通過這些功能設置做出決定和進行實驗。
捕捉和后期制作流程模型使用戶能夠保持超高靈活性，可返回至原始內容并重新應用所需的后期處理步驟。

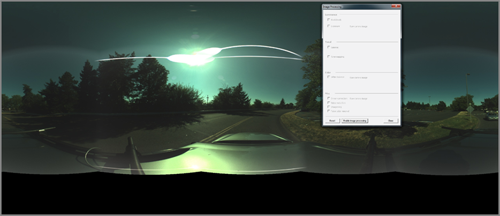

樣本后期處理前后效果如下所示。
? USB 3.0接口使得12位成像成為可能。
? U3-2P01-PCIE2 Fresco USB 3.0 PCIe卡
? ACC-01-2301：5米USB 3.0電纜，帶螺絲鎖
? ACC-01-9001：24V 2.5A電源（60W）
? ACC-01-3012：6 米GPIO線束
? ACC-01-0012：4腿式桌面安裝
? ACC-01-0015：LD5三腳架適配器
::應用范圍::
適用于軍事安防、監控、手術過程顯示、GIS系統、交通分析等諸多領域。
::技術特征::
? 為地理信息系統（GIS）、車載攝影測量、態勢感知等應用提供了一項極佳的選擇
? 也可作為照明模式、球幕投影及其他身臨其境體驗的娛樂解決方案
? 捕捉和后期制作流程模型使用戶能夠保持超高靈活性
? 可返回至原始內容并重新應用所需的后期處理步驟
? USB 3.0接口使得12位成像成為可能
::產品規格::
| 規格 | Ladybug5全景成像系統 | ||
| 模型 | 版本 | MP | 成像傳感器 |
| LD5-U3-51S5C-44R | 紅色 | 30MP(500萬像素×6個傳感器) | 6個索尼ICX655 CCD，2/3"，3.45微米 全局快門 2048×2448，10 FPS |
| LD5-U3-51S5C-44B | 黑色 | ||
| A / D轉換器： | 12位 | ||
| 視頻數據輸出： | 8 - ，12 - 或16位，RAW或JPEG壓縮 | ||
| 圖像數據格式： | Raw8，Raw12，Raw16，非壓縮和JPEG 壓縮 | ||
| 半幀圖像模式： | 像素合并和感興趣區域（ROI）模式 | ||
| 圖像處理： | 通過軟件編程控制快門、獲取、白平衡、伽瑪校正和JPEG壓縮 | ||
| 快門： | 全局快門，自動/手動/一鍵式/擴展快門模式 | ||
| 獲?。?/td> | 自動/手動/一鍵式模式 0-18 dB | ||
| 伽瑪： | 0.50至4.00 | ||
| 白平衡： | 手動 | ||
| 高動態范圍： | 循環4獲取和曝光預設 | ||
| 數字接口： | USB 3.0鎖扣螺絲保證連接安全 | ||
| 傳輸速率： | 5 Gbit/s | ||
| GPIO： | 12針GPIO連接器，用于外部觸發輸入、選通輸出和攝像機電源 | ||
| 外部觸發模式： | 標準、燈泡、跳幀、重疊和連拍觸發模式 | ||
| 內存通道： | 2個內存通道用于自定義相機設置 | ||
| 機殼： | 機加工鋁合金外殼，電鍍紅色或黑色，防水單體 | ||
| 尺寸： | 197毫米直徑，160毫米高（帶遮光罩） | ||
| 重量： | 3.0公斤 | ||
| 耗電量： | 12-24 V，13 W通過GPIO | ||
| 標準機器視覺： | IIDC v1.32 | ||
| 攝像頭控制： | 通過LadybugSDK，CSRs或第三方軟件 | ||
| 相機更新： | 現場固件更新 | ||
| 光學鏡頭： | 6個高品質的4.4毫米焦距鏡頭 | ||
| 視域： | 整個球面的90％ | ||
| 球面距離： | 從2米到無窮遠校準 | ||
| 對焦距離： | 約200厘米。對象接受銳度范圍為約60厘米至無窮遠 | ||
| 環境傳感器： | 溫度，氣壓，濕度，加速度計，指南針 | ||
| 溫度： | 工作溫度：0°C至45°C；儲存溫度：-30°C至60°C | ||
| 濕度： | 工作：20％至80％（無冷凝）存儲：20％至95％（無冷凝） | ||
| 合規性： | CE，FCC，ROHS | ||
| 操作系統： | 64位 Windows 7，8 GB RAM | ||
質保期： | 1年 | ||
::下載資料::
Ladybug5全景成像系統
